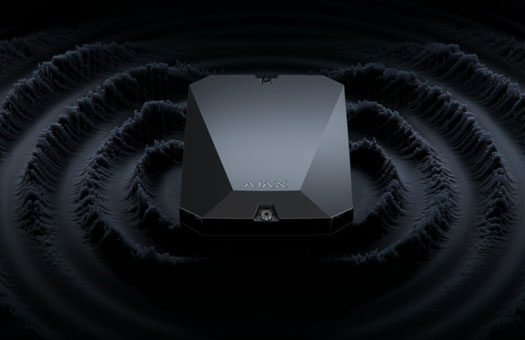

Модуль для подключения систем безопасности Ajax к сторонним ОВЧ-передатчикам vhfBridge
vhfBridge — это транспондер, обеспечивающий хаб еще одним каналом связи с пультом мониторинга. С модулем vhfBridge систему Ajax можно использовать в городах с нестабильным интернетом, горах, природно-заповедных зонах или пустынной местности. vhfBridge позволяет передавать тревоги и события системы по ОВЧ-радиоволнам на десятки километров. Он может использоваться как основной или резервный канал связи.
Описание
vhfBridge — это транспондер, обеспечивающий хаб еще одним каналом связи с пультом мониторинга. С модулем vhfBridge систему Ajax можно использовать в городах с нестабильным интернетом, горах, природно-заповедных зонах или пустынной местности. vhfBridge позволяет передавать тревоги и события системы по ОВЧ-радиоволнам на десятки километров. Он может использоваться как основной или резервный канал связи.
Установка и монтаж
Аналогично другим устройствам Ajax, vhfBridge подключается к хабу в приложении считыванием QR-кода. Для аккуратной прокладки проводов в корпусе транспондера предусмотрены перфорированные участки. Выходы настраиваются через приложения Ajax для смартфонов и компьютеров.
Характеристики
- Цвет — Белый и чёрный
- Классификация — Транспондер для связи с пультом мониторинга через ОВЧ-передатчик
- Установка — Внутри помещений
- Количество потенциальных выходов — 8
- Типы выходов — Высокопотенциальный и низкопотенциальный (зависит от настроек)
- Виды передачи — Импульсный и бистабильный (зависит от типа зоны)
- Рекомендуемые ОВЧ-передатчики -Hawk VHF Alarm Transmitter от FSK Electronics
TX750C от RDC
TR-41 от Puper - Совместимость с централями Ajax — Работает с Hub 2, Hub Plus, Hub 2 Plus
- Совместимость с ретрансляторами Ajax — Есть
- Совместимость со сторонними ОВЧ–передатчиками — К vhfBridge подключается любой ОВЧ-передатчик с релейными входами
- Поддержка передачи фотоверификаций тревог — Нет
- Основное питание — 100–240 В, 50/60 Гц
- Резервное питание — 12 В—, до 75 часов питания транспондера и передатчика
- Поддерживаемый тип аккумулятора — Аккумулятор 12 В с циклом полной зарядки до 30 ч.
Максимальный размер аккумулятора для установки в корпус — 150 × 64 × 94 мм - Рекомендуемый тип аккумулятора — Аккумулятор 12 В емкостью 4 Ач или 7 Ач
Резервный аккумулятор не входит в комплект - Питание для ОВЧ–передатчика — 12 В—, 2 А
- Антисаботаж — Защита от подлога
Оповещение о глушении
Тамперы на вскрытие и отрыв
Резервный аккумулятор - Радиопротокол Jeweller — Дальность связи — до 1800 м при отсутствии преград
Двусторонняя связь между устройствами
Рабочие частоты — 868,0–868,6 МГц
Саморегулируемая мощность радиосигнала — до 25 мВт
Блочное шифрование, основанное на алгоритме AES
Период опроса датчиков — 12−300 с
Частотный хоппинг - РМаксимальная мощность радиосигнала — ≤ 25 мВт
- Класс защиты — IP50
- Диапазон рабочих температур — От –10°С до +40°С
- Рабочая влажность — До 75%
- Размеры — 196 × 238 × 100 мм (с корпусом)
145 × 89 × 51 мм (без корпуса) - Вес — 840 г (с корпусом)
165 г (без корпуса) - Гарантия — Гарантийное обслуживание в течение 24 месяцев от даты продажи.
- Срок службы — 10 лет
Комплектация
vhfBridge
Кабель питания
Кабель подключения аккумулятора 12 В
Монтажный комплект
Корпус (зависит от комплекта)
Краткая инструкция
